帶你了解電纜編織屏蔽材料
帶你了解電纜編織屏蔽材料

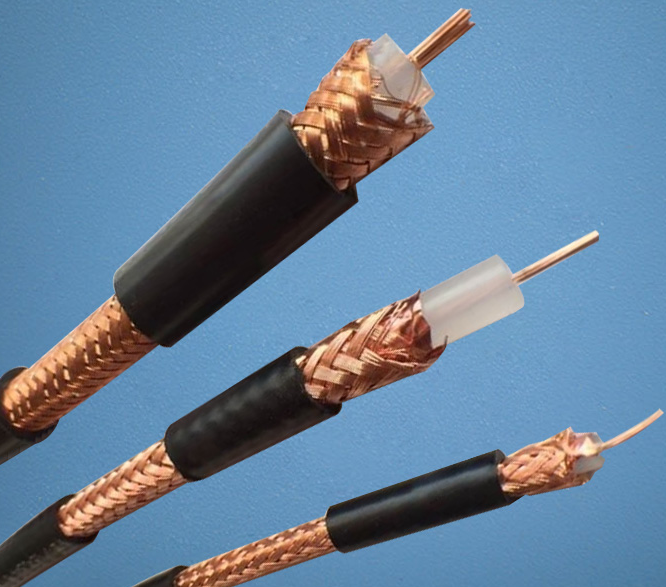

電線電纜常見金屬屏蔽編織材料是裸銅BC，鍍錫銅TC，銅包鋁CCA，銅包鋼CCS，鋁鎂絲AM等。銅包鋁CCA和鋁鎂絲CCS常用于高頻信號電纜，如同軸電纜，不大適合用于電源線.
銅包鋁CCA就是在鋁絲或鋁鎂絲的外面包一層銅或鍍一層銅。優點：導電性能也不錯,質量輕,比重小,價格便宜，原材料加工和生產比較方便，基于銅線生產一樣，是代替銅材導體的優良材料；缺點：生產時兩著易斷線、脆、鍍錫掉錫；強度低，裸在常溫下容易氧化，沾水后銅包鋁絲發黑，氧化加速等。銅包鋁絲和銅包鋁鎂絲常用為：芯線導體、纏繞屏蔽、編織屏蔽。
銅包鋼CCS顧名思義是銅包著鋼絲，它利用低壓高頻信號的趨膚效應，在高頻區沿表面行走，所以只要銅層厚度達到一定范圍，某個頻率段的信號就能被確保傳遞。銅起到傳導弱電信號的作用，鋼絲則起到支撐作用。
銅包鋁CCA，銅包鋼CCS，鋁鎂絲AM從外觀上看起來好像就是銅絲,在不專業的情況下很容易把二者搞混。
鋁鎂絲AM主要元素是鋁，再摻入少量的鎂或是其它的金屬材料來加強其硬度。主要用作屏蔽編織材料。（注：無氧銅比重8.9、而鋁的比重2.7。）
鍍錫銅TC是指在銅線表面鍍上一薄層金屬錫的銅線。鍍錫銅線材質比較柔軟，導電性能良好，與裸銅線相比，其耐蝕性、抗氧化性能更強，可大大延長弱電線纜的使用壽命。
安徽匯邦電氣有限公司生產各種屏蔽電纜，均采用多股絞合極細無氧裸銅或鍍錫銅作為導體和編織屏蔽，無氧銅無氫脆現象，導電率高，加工性能和焊接性能、耐蝕性能和低溫性能均好，具有柔性，耐折彎等特性，適合用于拖鏈往復運動場合。
