產品描述

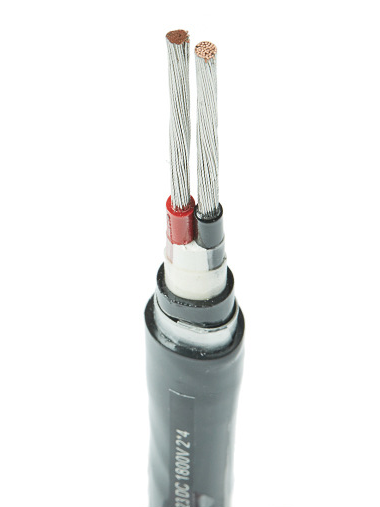

光伏控制電纜GF-WDZX(N)KEE33
光伏控制電纜GF-WDZX(N)KEE33的詳細介紹
一、概述：
光伏控制電纜GF-WDZX(N)KEE33適用于交流額定電壓0.6/1.0kV、直流1800V及以下逆變器至升壓變壓器、升壓變壓器至配電裝置、配電裝置至電網的安裝連接。本產品有鋼帶、鋼絲鎧裝、非磁性金屬帶、非磁性金屬絲鎧裝等，具有抗側壓、抗拉伸、載流量大、耐臭氧、耐酸堿、抗鹽霧和耐環境氣候要求的特點。
二、產品執行 標準
光伏控制電纜GF-WDZX(N)KEE33產品按標準2Pfg 1169/08.2007、CEEIA B218-2012和Q/321084KKQ13-2015等標準生產。
三、光伏控制電纜GF-WDZX(N)KEE33參數：
1. 額定電壓：直流1800V；交流0.6/1kV
2.適應的低環境溫度為-40℃、環境溫度為125℃，在120℃的工作溫度下可使用。
3.電纜的彎曲半徑為電纜的6倍。
4.電纜具有的耐酸、堿、油腐蝕能力，試驗結果電纜仍能正常工作。
5.電纜可抵御惡劣環境和機械沖擊，能耐受高溫、紫外線、風雨、臭氧的侵蝕，
6.鹵素氣體釋放量試驗：PH≥4.3,電導率≤10us/mm。
7.電纜燃燒無煙量試驗：透光率≥60％。
8.電纜阻燃試驗達到標準2Pfg 1169/08.2007中的規定。
9.經處理的電纜護套，有較高的機械強度，電纜可在屋頂結構的銳邊上布線，且能承受的壓力、彎折、張力、交叉拉伸載荷及強力沖擊。
四、GF-WDZCEE23-125光伏電纜產品結構:
GF系列電纜依據《光伏發電系統用電纜》的行業標準CEEIA B218-2012生產。
產品用途：光伏發電系統中控制回路信號及保護
導體材料：5類絞合鍍錫銅絲
絕緣護套材料： 輻照交聯低煙無鹵阻燃聚烯烴
屏蔽鎧裝材料：鍍鋅銅帶（厚度0.1㎜），
高工作溫度：125℃
環境溫度：-40℃~90℃
適用電壓：450/750V
符合性能要求
鎧裝系列電纜具有良好的屏蔽特性，可隔離電磁干擾和雷電干擾
防霧、防潮
具有強抗紫外線和臭氧侵蝕性能
使用：至少25年
五、產品型號、名稱
型 號：GF-WDZCEE23-125
額定電壓kV：DC：1.8 AC：0.6/1kv
名 稱：光伏發電系統用交流(直流)傳輸電力電纜AC(DC)
表1 電纜的型號
GF-WDZX(N)KEE(R) | 光伏系統用輻照交聯聚烯烴絕緣及護套無鹵低煙阻燃（A、B、C、D）類（耐火）控制（軟）電纜 |
GF-WDZX(N)KEE(R)P | 光伏系統用輻照交聯聚烯烴絕緣及護套銅絲編織屏蔽無鹵低煙阻燃（A、B、C、D）類（耐火）控制（軟）電纜 |
GF-WDZX(N)KEE(R)P2 | 光伏系統用輻照交聯聚烯烴絕緣及護套銅帶屏蔽無鹵低煙阻燃（A、B、C、D）類（耐火）控制（軟）電纜 |
GF-WDZX(N)KEE(R)P3 | 光伏系統用輻照交聯聚烯烴絕緣及護套鋁塑復合帶屏蔽無鹵低煙阻燃（A、B、C、D）類（耐火）控制（軟）電纜 |
GF-WDZCEE23-125 | 光伏系統用輻照交聯聚烯烴絕緣及護套鋼帶鎧裝無鹵低煙阻燃電纜 |
GF-WDZX(N)KEE33 | 光伏系統用輻照交聯聚烯烴絕緣及護套鋼絲鎧裝無鹵低煙阻燃（A、B、C、D）類（耐火）控制電纜 |
GF-WDZX(N)KEEP2-23 | 光伏系統用輻照交聯聚烯烴絕緣及護套銅帶屏蔽鋼帶鎧裝無鹵低煙阻燃（A、B、C、D）類（耐火）控制電纜 |
注：本表中未列出的電纜型號可按CEEIA B 218.1-2012中第4章的規定進行組合。
型號中X表示阻燃類別，包括（A、B、C、D）類；(N)表示允許采用耐火結構，(R)表示允許采用第五類導體。
