產品描述

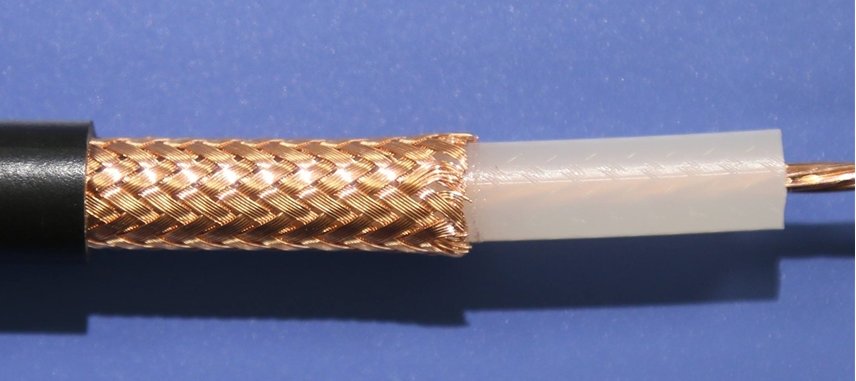

同軸射頻電纜SYV75-9
產品介紹
同軸射頻電纜SYV75-9系在多年設計制造編織型同軸電纜的基礎上。 其編織型結構更柔軟，施工十分方便，已大批量出口至歐美發達國家。
同軸射頻電纜SYV75-9使用范圍
地面移動通訊及無線電通訊天線饋線；地面基站同天線跳線；機房用饋線及天線連接線；軍用數據信息傳輸線；超低頻、調幅及調頻無線電廣播系統；地面微波通訊；航空及航海用雷達系統；戰略等便攜式通訊系統。
SYV50Ω系列
☆ 特性阻抗50Ω
☆ 導體使用單支或多支裸銅線絞合
☆ 實心聚烯烴絕緣
☆ 鋁箔屏蔽
☆ 軟銅線或鍍錫軟銅線編織屏蔽
☆ 聚氯乙烯護套
☆ 適宜在-25℃～-70℃條件下使用
執行標準：同軸射頻電纜SYV75-9執行：GB/T 14864-1993
適用于無線電通信和采用類似技術的電子裝置
型號規格 | 內導體根數*直徑 | 絕緣外徑mm | 編織角度不大于 | 護套外徑 | 纜芯介電強度KV | 特性阻抗 | 衰減常數20℃ | 絕緣電阻MΩ/km | |
頻率MHZ | 衰減dB/m不大于 | ||||||||
SYV50-2 | 7/0.16 | 1.5±0.1 | 45° | 2.8±0.2 | 2.0 | 50Ω | 200 | 0.45 | 5000 |
SYV50-2 | 1/0.68 | 2.2±0.1 | 4.0±0.2 | 3.0 | 200 | 0.31 | |||
SYV50-3 | 7/0.32 | 2.95±0.13 | 5.0±0.2 | 4.0 | 200 | 0.24 | |||
SYV50-3 | 1/0.9 | 2.95±0.13 | 5.0±0.2 | 4.0 | 200 | 0.22 | |||
SYV50-5 | 1/1.4 | 4.8±0.2 | 7.2±0.3 | 6.5 | 200 | 0.15 | |||
SYV50-7 | 7/0.75 | 7.25±0.25 | 10.3±0.3 | 10.0 | 200 | 0.11 | |||
SYV50-9 | 7/0.95 | 9.0±0.3 | 12.2±0.4 | 12 | 200 | 0.095 | |||
SYV50-12 | 7/1.15 | 11.5±0.3 | 15.0±0.4 | 15 | 200 | 0.08 | |||
SYV50-15 | 7/1.54 | 15.0±0.4 | 19.0±0.5 | 20 | 200 | 0.065 | |||
SYV50-17 | 1/5.0 | 17.3±0.4 | 22.0±0.5 | 22 | 200 | 0.056 | |||
SYV50-17 | 19/1.04 | 17.3±0.4 | 22.0±0.5 | 22 | 200 | 0.06 | |||
SYV75-3 | 7/0.17 | 3.0±0.13 | 5.0±0.25 | 2.0 | 75Ω | 200 | 0.28 | ||
SYV75-4 | 7/0.21 | 3.7±0.1 | 6.0±0.2 | 4.2 | 200 | 0.22 | |||
SYV75-4 | 1/0.59 | 3.7±0.1 | 6.0±0.2 | 4.2 | 200 | 0.19 | |||
SYV75-5 | 1/0.75 | 4.8±0.2 | 7.2±0.3 | 5.5 | 200 | 0.15 | |||
SYV75-5 | 7/0.26 | 4.8±0.2 | 7.2±0.3 | 5.5 | 200 | 0.15 | |||
SYV75-7 | 7/0.4 | 7.25±0.15 | 10.3±0.3 | 8.0 | 200 | 0.12 | |||
SYV75-7 | 1/1.15 | 7.25±0.15 | 10.3±0.3 | 8.0 | 200 | 0.1 | |||
SYV75-9 | 1/1.37 | 9.0±0.3 | 12.2±0.4 | 10.0 | 200 | 0.088 | |||
SYV75-12 | 7/0.63 | 11.5±0.3 | |||||||
