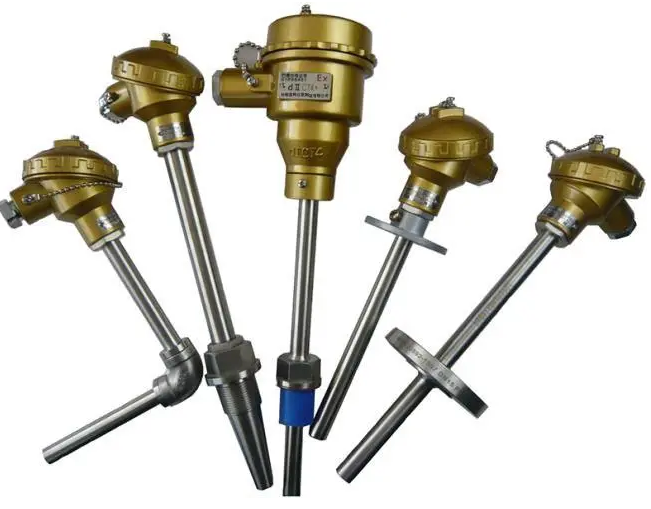

防爆熱電偶WRC-54

【產品應用】

   防爆熱電偶WRC-54是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示儀表、記錄和調節儀表，對系統實行檢測、調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽、碳?xì)浠衔锏龋绻褂闷胀犭娕挤浅２话踩瑯O易引起環境氣體爆炸。因此，在這些場合須***使用隔爆或本安型熱電偶作為溫度傳感器。另外它還具有多種防爆形式，防爆性能好，壓簧式感溫元件，抗振性能好，機械強度高，耐壓性能好。

【工作原理】

   防爆熱電偶WRC-54隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒(外 殼)在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其 內壓不會破壞接線盒，而由此產生的熱能不能向外擴散、傳爆。

【主要技術指標】

防爆熱電偶WRC-54測溫范圍和準確度

注：”t“為感溫元件實測溫度，

熱響應時間

在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用 T0.5表示。

公稱壓力

一般是指常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不***與保護管材料、 直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

熱電偶絕緣電阻

常溫絕緣電阻的試驗電壓為：直流500±50V。

測量常溫絕緣電阻的大氣條件為：溫度15~35℃，相對濕度45%，大氣壓力86~106kPa。

對于長度＞1米的熱電偶，常溫絕緣電阻值與其長度的乘積應不小于 100 MΩ.M即：Rr·L＞100 MΩ·m L＞1m式中：Rr-熱電偶的常溫絕緣電阻值， MΩ；L-熱電偶的長度，m

對于長度≤1米的熱電偶，常溫絕緣電阻值應不小于100 MΩ

防爆類型和級組

防爆級組：dⅡBT4或dⅡCT4 dⅡBT6或dⅡCT6

本安級組：iaⅡBT4或iaⅡCT4（多對式）

iaⅡBT6或iaⅡCT6（多對式）

外殼防護等級IP65

【原理結構】

    隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間是、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合體氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。

    由于產品采用上述防爆特殊結構，使產品完全符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆類別范圍內，只要用戶遵守產品使用規則，產品就能達到可靠的防爆效果。

【鎧裝熱電偶型號選型】
